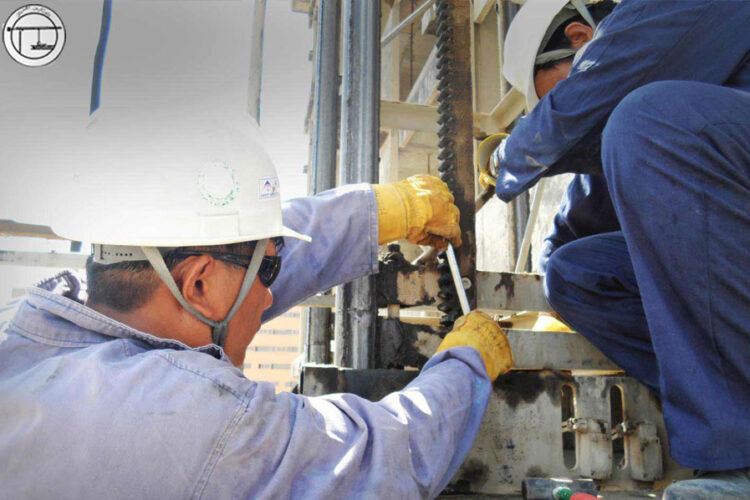

سرویس-و-نگهداری-تاور-کرین
03 آگوست

بازرسی فنی تاورکرین

از زمانی که انسات تصمیم به ساختن ساختمان های بزرگ کرد کم کم نیاز به وسیله ای که بتواند اجسام ومصالح سنگسن را جا به جا کند حس می شد . انسان توانست برای رفع این نیاز وسیله ای را به نام تاور کرین ویا جرثقیل برجی اختراع کند که علاوه بر استفاده در پروژه های ساختمانی میتوانند درپروژه های سد سازی ،سیلو ها وبندرگاه ها از این دستگاه استفاده کنند. این دستگاه قابلیت نصب شدن در ارتفاع عای مختلف را با توجه به نیاز کارفرما دارد . انواع گوناگونی از تاورکرین وجود دارد که در تناژ ، ابعاد قطعات ارتفاعی ،طول فلش ،سال ساخت و بدنه باهم متفاوت هستند که کار فرما باید با توجه به نیاز های خود تاورکرین مورد نظر خود را تهیه کند .

برای خرید جرثقیل برجی باید حتما به نکاتی مثل جانمایی تاور کرین ،تناژ و باربرداری تاورکرین خود ایستایی و باربرداری نوک قلاب دستگاه توجه کند.

جهت مشاوره از مهندسین در زمینه خرید تاورکرین میتوان با گروه مهندسی امجدیان تماس حاصل فرمایید.

از آنجایی که خیلی از جرثقیل ها برجی نیروی بسیار زیادی را در خصوص جا به جایی اجسام از خودشان نشان میدهند حتما باید از نظر فنی ،نصب و سلامت دستگاه مورد بازرسی قرار گیرد و کارشناسی روزانه توسط اپراتور و یامتخصص در این زمینه قرار گیرد.

بازرسی جرثقیل برجی  Tower crane

بازرسی تاورکرین پیش از شروع کار توسط اپراتور تاورکرین

اپراتور باید هر روز صبح قبل از شروع به کار تاورکرین را بازرسی کند و موارد زیرا مورد بررسی قراردهد:

۱-تمام موارد نام برده در دفترچه راهنما تاور کرین مورد برسی قرارگیرد.

۲- کنترول های عملیاتی و اضطراری جرتقیل برجی را بارزسی کند

۳-ترمزها را چک کند

۴-فقل ها ، کلید ها و نشانگر های ایمنی چرثقیل چک شود.

۵-بازرسی تاورکرین از نظر ساختار دستکاه بررسی شود.

۶-بررسی سیم بکسل ها جهت قرارگیری صیح در درام و قرقرهای تاورکرین

بازرسی تاورکرین بصورت مداوم وماهانه:

این نوع بازرسی تاورکرین به وسیله ی افراد متخصص به صورت چشمی انجام میشود که بصورت زیر میباشد:

۱-هماهنگ بودن عملکر و کنترول سرعت اجزای جرثقیل  برجی

۲-بازرسی تاورکرین جهت کنترول های عملیاتی و اضطراری ، تجهیزات  ف نشانگر ها ،و قفل ایمینی به موقع  جرثقیل برجی

۳-بررسی و راغن کاری کردن قسمت متحرک تاورکرین

برای سرویس و نگهداری تاورکرین  احتیاج به وجود یک متخصص فنی در این زمینه می باشد .

گروه مهندسی امجدیان شرایط اخذ قرارداد و اعزام کارشناس را برای سرویس و نگهداری تاور کرین برای پرژه ها فراهم ساخته است.

جهت اطلاعات بیشتر از شرایط قرارداد سرویس و نگهداری تاورکرین با ما تماس حاصل فرمایید.

سرویس و نگهداری تاورکرین
سرویس و نگهداری تاورکرین

بازرسی جرثقیل برجی به صورت ۱۰ ساله:

این نوع بازرسی چرثقیل برجی بصورت کلی می باشد که به شرح زیر می باشد:

در این نوع بازرسی تاور کرین به جهت وضعیت عملکرد  بخش های ساختاری الکتریکال ،مکانیکال و هیدولیک جرثقیل  می باشد که شامل :

  • استفاده از آزمون ها NDI
  • بازرسی تاورکرین جهت سلامت بدنه و قطعات
  • بازرسی جرثقیل برجی جهت سیستم های کنترول و ایمینی دستگاه
  • – مناسب بودن دستورالعمل های ایمنی
  • چه مواردی در بازرسی تاورکرین (جرثقیل برجی ) مورد برسی قرار خواهد گرفت:
  • موتور های الکتزریکی
  • سیستم های الکتریکی
  • سیم بکسل
  • پین اجزای متحرک
  • چهار چوب کامل دستگاه تاورکرین
  •  بوم
  • گیربکس
  •  سیلندر هیدولیکی بالابر بوم
  • قرقره های سیم بکسل
  • سیستم ترمز
  • درام بالابر
  • موتور پمپ و شیار های هیدولیک
  • موتور گردان تاورکرین
  • -وضعيت سکشن ها
  • بازدید پین های کالسکه
  • قرقره هاي راهنما
  • وضعيت جوش اتصالات سازه (پايه)
  • نوع کمربند ارتفاعی تاور : توسط پین ها به هم متصل شده – چهل تکه فابریک – نصب در سکشن های ۳*۲
  • وضعيت قرقره ها
  • وضعيت پيچ و مهره هاي سازه (پايه)
  • به وسیله پیچ و مهره کلاف شده و دو تکه می باشد که نصب در سکشن های ۶۰/۱
  • وضعيت شيار قرقره ها
  • وضعيت نردبان دسترسي، پاگردها و سكوها
  • جدول بار
  • وضعيت محور قرقره ها
  • وضعيت حفاظهاي نردبان دسترسي
  • پلاک مشخصات
  • وضعيت روغنكاري
  • وضعيت راه پله هاي دسترسي
  • علائم حرکتی دستی
  • وضعيت درام
  • وضعيت راهروهاي دسترسي
  • وضعیت صندلی
  • وضعيت شيارهاي درام
  • وضعيت راه پله دسترسي به كابين
  • وضعیت کلی سازه کابین و اتصالات
  • وضعيت لبه هاي درام
  • وضعيت سازه بوم جلو- فلش(جوش،پيچ ومهره،پين)
  • وضعیت اهرم های کنترلی و قطع کن های اضطراری – کلاج های لیور
  • نحوه اتصال سيم بكسل بروي درام / نوک فلش
  • وضعيت سازه بوم عقب(جوش،پيچ و مهره،پين)
  • وضعیت شیشه های کابین و دید اپراتور
  • بررسي  وضعيت محور درام
  • وضعيت ميله هاي نگهدارنده بوم-مهاری
  • سیستم های هشدار دهنده صوتی
  • وضعيت Rope Guide
  • وضعيت اتصالات و سازه كاج
  • وضعیت سیستم های گرمایشی و سرمایشی
  • وضعيت تعداد دور سيم بكسل باقيمانده بروي درام
  • وضعيت اتصالات نردبان کاج
  • وضعيت وزنه هاي تعادل
  • وضعيت ظاهری  هوك     ۱۵% باز شدگی دهانه و ۱۰% لهیدگی بدنه
  • وضعيت  اتصالات چرخدنده گردان
  • وضعيت سازه نگهدارنده وزنه ها
  • چرخش حول محور عمودي
  • وضعيت ظاهري چرخدنده گردان
  • وضعيت اتصالات سازه نگهدارنده
  • چرخش حول محور افقي
  • وضعيت اتصالات موتور گردان (تسمه گردان به راست و چپ)
  • تعداد وزنه ها – وزن وزنه ها
  • عملكرد شيطانك
  • وضعيت سازه كالسكه
  • بازدید وزنه های بتنی طبق دفترچه راهنما و مهار نمودن وزنه های کالسکه
  • اتصال پين به هوك
  • وضعيت اتصالات كالسكه
  • آیا تاورها روی کالسکه نصب شده ؟
  • Load Cell
  • بازدیدکلاف کمربند و اتصالات، پین ها و پیچ و مهره ها
  • روی ریل به شکل متحرک یا ثابت نصب شده ؟
  • میکرو سوئیچ های حرکت شاری اوت به طرفین فلش
  • بازدید دستک ها، پین ها و اشپیل ها و جوشکاری دستک ها به ساختمان
  • بدون بوژی روی سطح صاف بتنی نصب شده و ثابت می باشد.
  • میکروسوئیچ های حرکتی هوک به بالا و پایین
  • مناسب بودن طول دستک ها و تطابق با دفترچه راهنما
  • سيم بكسل اصلي
  • میکروسوئیچ گردان
  • تست بار
  • قوانین بازرسی فنی جرثقیل برجی (تاورکرین):
  •  و نیز قوانین  سازما ن استاندارد ایران انجام شود. لازم بذکر است CSAZ248و OSHبارزسی جرثقیل باید مطابق با استاندارهای

    که بازرسی باید در سه مرحله انجام شود :

    -ارزیابی دقیق قبل از نصب

    -بارزسی در زمان نصب

    -بارزسی بعد از نصب تاورکرین و در زمان باربرداری تا ایمنی جرثقیل را تامین کند.

  • اهمیت بازرسی در تاورکرین :

    محیطی که تاورکرین در آن نصب می شود وشروع به کار می کند دارای ریسک بالایی می باشد زیرا لاجسام سنگین  را جا به جا می کند و در آنجا کارکنان زیادی هست که با یک اشتباه کوچک و یا ایرادی در جرثقیل برجی منجر به فاجعه بزرگی خواهد شد .

    همینطور موقعیت اپراتور تاورکرین که در ارتفاع بوده و ریسک بالایی را برای اپراتور تاورکرین به همراه دارد.

    این خطرات اهمیت بازرسی تاورکرین را بسیار بیشتر می کند و حتما گواهی سلامت تاور کرین بعد از بازرسب که توسط شخص متخصص و ذیصلاح صورت میگردد.

    چک لیست بازرسی تاورکرین چیست:

    چک لیست  تاورکرین برگه ای می باشد که گزارش نواقص قطعات و بررسی قطعات  تاورکرین در آن ثبت میشود که در ۲ نسخه تنظیم می شود .یک نسخه از چک لیست به کارفرما ارائه می شود و نسخه دوم جهت رفع عیوب تاورکرین به شرکت خدمات فنی تاورکرین ارائه می شود.

    یک بازرس تاورکرین چه ویژگی هایی دارد:

    -ظاهر مناسبی داشته باشد

    – تسلط کامل در بارزسی تاورکرین در ارتفاع را داشته باشد

    – مسلط به بررسی قطعات الکتریکال و مکانیکال تاورکرین باشد.

    -مسلط به الزمات  کار در پروژه های ساختمانی باشد
